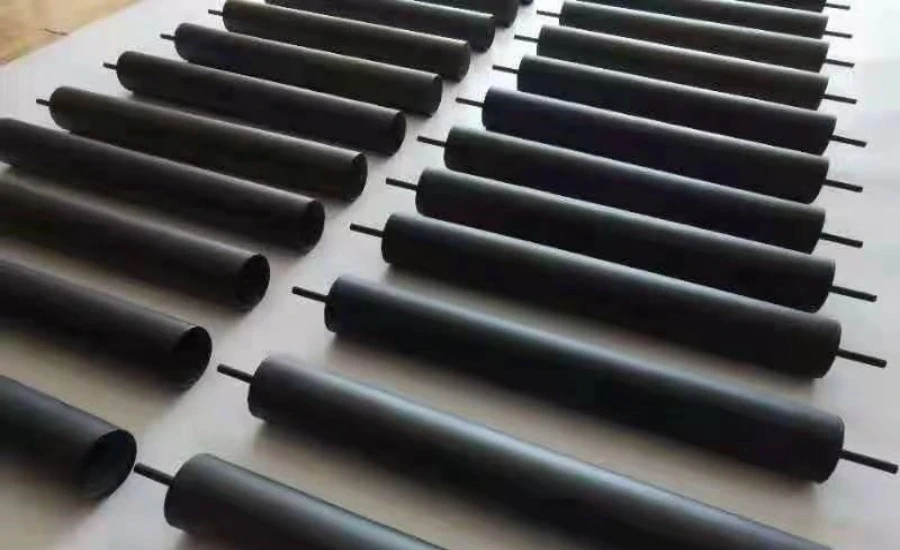

İster belediye arıtma tesisinde, ister yüzme havuzu tesisinde, ister endüstriyel tuzdan arındırma ünitesinde olsun, temiz suyun geniş ölçekte nasıl üretildiğini düşündüğünüzde, klor kimyası bunun merkezinde yer alır. Ve bu kimyanın merkezinde aldatıcı derecede karmaşık bir bileşen var:titanyum anot çubuğu. Klorun gelişimi sırasında yüzeyinde gerçekte ne olduğunu anlamak, daha akıllı malzeme seçimlerine, daha iyi sistem tasarımına ve önemli ölçüde daha düşük işletme maliyetlerine kapıyı açar.
Titanyum Anot Çubuk Yüzeylerinde Klor Evrimi Sırasında Ne Olur?
Arayüzdeki Elektrokimyasal Olay
Pozitif elektrot görevi gören bir titanyum anot çubuğu ile tuzlu su çözeltisinden bir elektrik akımı geçtiğinde, klorür iyonları (Cl⁻) anotun yüzeyine göç eder ve oksitlenir. Net sonuç, pH ve sıcaklık koşullarına bağlı olarak klor gazı (Cl₂) veya hipoklorit (ClO⁻) emisyonudur. Klor evrim reaksiyonu (CER) adı verilen bu süreç, standart hidrojen elektroduna (SHE) karşı +1.36 V civarındaki potansiyellerde gerçekleşir. Buradaki önemli nokta, titanyum anot çubuğunun yüzeyinin çok önemli olmasıdır çünkü çıplak titanyum oksit (TiO₂), belirli potansiyellerin üzerinde neredeyse elektrokimyasal olarak inerttir. Kaplama aktif değilse alt tabaka hızla pasif hale gelir ve süreç durur. İşte tam da bu nedenle değerli metal oksit kaplamalar (rutenyum dioksit (RuO₂), iridyum dioksit (IrO₂) ve bunların karışık versiyonları) titanyum tabanın üzerine konuluyor. Bu kaplamalar, gerçek reaksiyon bölgeleri olarak işlev görerek, klor oluşumunu teşvik etmek için gerekli olan aşırı potansiyeli büyük ölçüde azaltır.
Rekabet Eden Reaksiyonlar ve Seçicilik
Daha az ele alınan ancak endüstriyel olarak alakalı olan, oksijen oluşum sürecinin (OER) anot yüzeyinde CER ile rekabet ettiği gerçeğidir. Her iki reaksiyonun da karşılaştırılabilir potansiyel pencereleri vardır ve kaplama bileşimi ayarlanmazsa, elektrik enerjisinin büyük bir kısmı klor yerine oksijen üretmek için harcanır. Journal of The Electrochemical Society'de yayınlanan araştırma, ara türlerin (Cl\\ ve OH\\) adsorpsiyon enerjilerindeki farklılıklar nedeniyle, RuO₂ bazlı kaplamaların nötr ila asidik tuzlu su ortamlarında saf IrO₂ kaplamalara kıyasla daha yüksek CER seçiciliği gösterdiğini göstermektedir. Bu seçiciliğin sistem verimliliği üzerinde doğrudan etkisi vardır. CER'in seçiciliği ne kadar iyi olursa, kullanılan her kilowatt-saat için daha fazla klor mevcut olur. Sürekli çalışan tesislerde bu, gerçek maliyet tasarrufunu temsil eder.
Titanyum Anot Çubuk Yüzey Katalizi ve Klor Evrim Mekanizması Analizi
CER'ye Uygulanan Volmer-Heyrovsky-Tafel Çerçevesi
Oksit kaplı titanyum yüzeylerde klor oluşumu süreci genellikle bir dizi temel aşamayla temsil edilir. Volmer adımı, Cl⁻'nin aktif bir yüzey bölgesinde (S) adsorpsiyonudur: Cl⁻ + S → S–Cl + e⁻. Bu adsorbe edilmiş ara ürün daha sonra Heyrovsky yolu (S – Cl + Cl) aracılığıyla yeniden birleşebilir.−→ Cl2 + S + e−) veya Tafel rotası (2S – Cl → Cl2+ 2S). RuO'da2-zengin yüzeyler nedeniyle, Heyrovsky mekanizması, deneysel olarak ölçülen nispeten mütevazı Tafel eğimleriyle (yaklaşık 30-40 mV/dec) uyum içinde, endüstriyel olarak ilgili akım yoğunluklarında tercih ediliyor gibi görünüyor. Belirli bir kaplama bileşiminde bir kanalın hakim olması durumunda mühendisler, gereksiz parazit kayıpları olmadan akım yoğunluğunu çalışma pencerelerini daha doğru bir şekilde ayarlayabilirler.
Katalitik Aktivitede Rutenyum-İridyum Sinerjisi
Saf RuO2kaplamalar iyi klor oluşum aktivitesine sahiptir, ancak uzun vadeli anodik polarizasyon sırasında çözünme sorunu yaşarlar, bu da elektrot hizmet ömrünün bozulmasına yol açar.
Saf IrO₂ kaplamalar korozyona karşı son derece dirençlidir ancak CER için daha büyük aşırı potansiyeller sergiler. Kombine Ru-Ir karışık oksit sistemi üretken bir denge sağlar: rutenyum katalitik dönüşümü desteklerken iridyum oksitleyici koşullar altında kaplama kafesini stabilize eder.
Yerinde X-ışını kırınımı ve elektrokimyasal empedans spektroskopisini kullanan çalışmalar, Ru:Ir oranının hem çift katmanlı kapasitansı hem de elektrot-elektrolit arayüzündeki yük aktarım direncini kritik derecede etkilediğini göstermiştir. NAVI Titanyumtitanyum anot çubuğuürünler, endüstriyel operatörlerin ihtiyaç duyduğu 8-10 yıllık çalışma ömrü boyunca yüksek klor üretim faaliyetini sürdürmek için hassas şekilde ayarlanmış Ru-Ir oranlarından yararlanır.

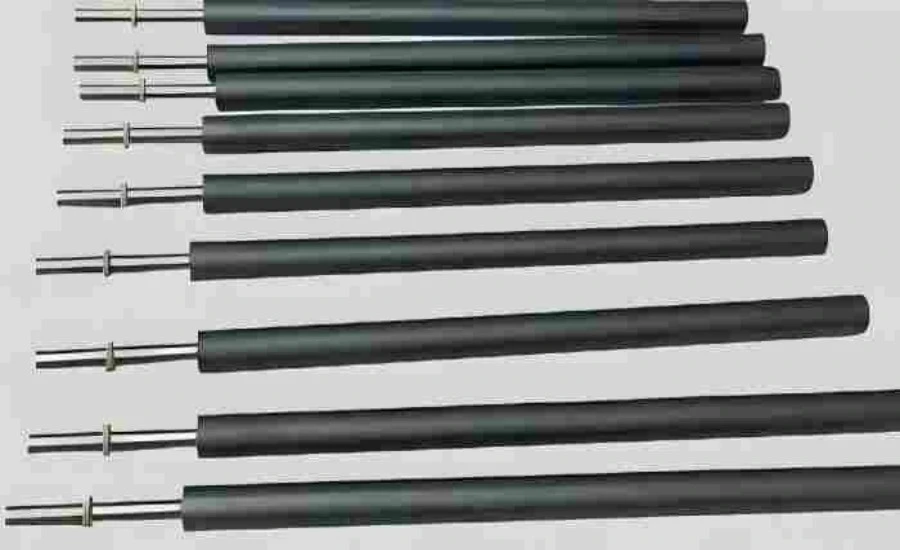

Titanyum Anot Çubuk Yüzey Kaplamaları Klor Üretim Faaliyetini Nasıl Etkiler?
Kaplama Mikroyapısı ve Aktif Saha Yoğunluğu
Oksit kaplamanın morfolojisi (gözeneklilik, kristalit boyutu ve yüzey pürüzlülüğü), belirli bir anda elektrolite maruz kalan elektrokimyasal olarak aktif bölgelerin sayısını kontrol eder. Kalın ve çatlaksız bir kaplama korozyonu engelleyebilir ancak iyon erişimini sınırlandırabilir. Tersine, gözenekli bir kaplama aktif alanı arttırır ancak lokal çözünmeyi teşvik edebilir. Gradyan kompozit kaplama çözümleri, alt katmana yapışma için yoğun bir iç katman ve katalitik etki için gözenekli bir dış katman tasarlayarak bu dengeyi ele alır. Çift bölgeli tasarım, yüksek klor üretim aktivitesini korur ve uzun servis döngüleri sırasında kaplamanın bozulmasını azaltır.
Termal Ayrışma ve Faz Saflığı Etkileri

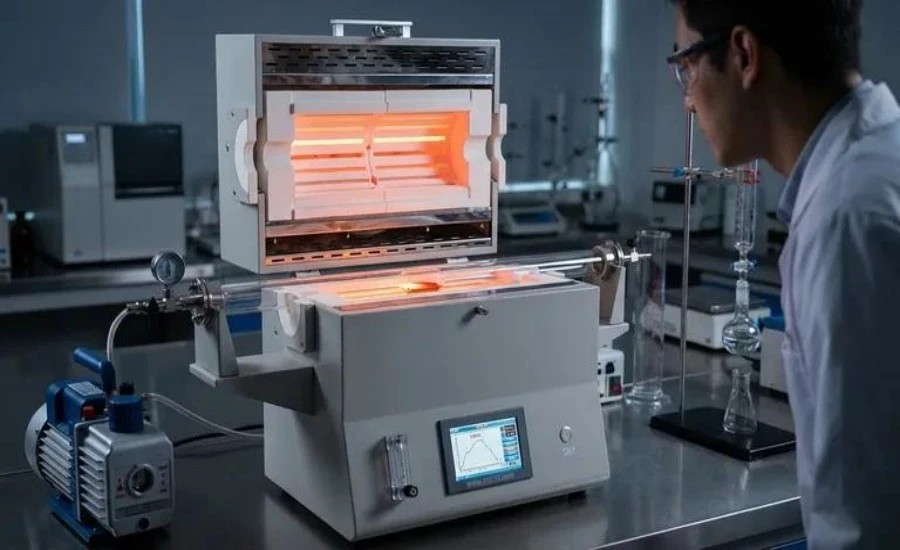

Bir kaplamanın uygulanması ve ısıl işlemi onun elektrokimyasal performansını güçlü bir şekilde etkiler. Metal klorür tuzları, fırça kaplama öncül çözeltileri ve 400-500 derecede kontrollü termal bozunma yoluyla kristal oksit fazlarına dönüştürülür. Klorürün kalıntı safsızlıkları, eksik parçalanma nedeniyle kalır ve bu da tane sınırındaki korozyonu artırır.
Buna karşılık, çok yüksek sinterleme sıcaklıkları, faz ayrışmasına ve aktif oksitlerin erişilebilir yüzey alanında bir azalmaya yol açar. NAVI Titanium'un titanyum anot çubuk ürünleri, hizmet boyunca stabil elektrokimyasal potansiyele sahip, faz saflığı, yüksek düzeyde yapışkan kaplamalar sağlamak için dar toleranslar dahilinde ısı profillerini yöneten dahili bir metodolojiye göre üretilir.
Klor-Alkali Sistemlerde Titanyum Anot Çubuğunun Elektrot Arayüz Özellikleri
Çift Katmanlı Kapasite ve Yük Dağıtımı

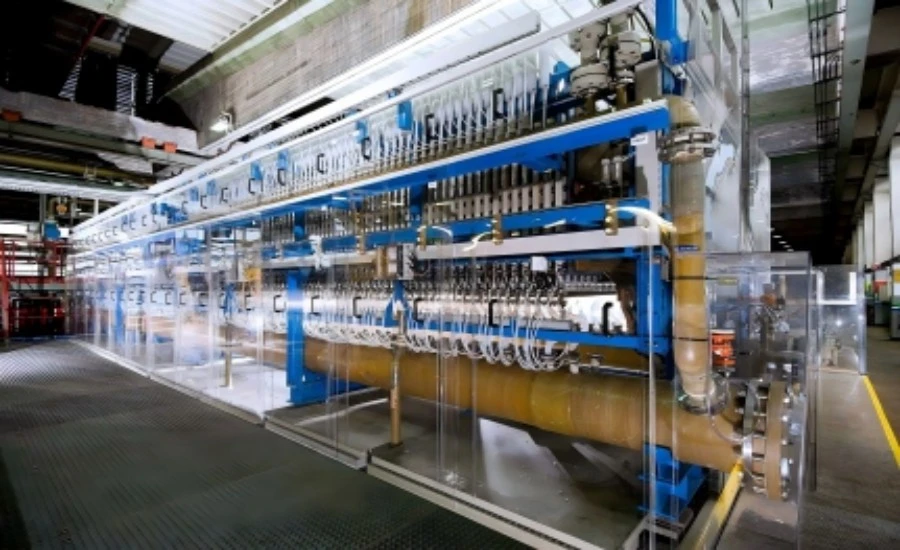

Klor-alkali ve sodyum hipoklorit elektroliz sistemlerinde, bir elektrot-elektrolit arayüzütitanyum anot çubuğukarmaşık bir kapasitif dirençli ağ gibi davranır. Elektrokimyasal empedans spektroskopisi (EIS) iki farklı zaman sabitini ortaya çıkarır: biri oksit film/elektrolit arayüzüne karşılık gelir, diğeri ise titanyum substrat/oksit birleşimine karşılık gelir. Dış arayüzdeki çift katmanlı kapasitans tipik olarak 20 ila 80 mF/cm² arasında değişir ve hidratlanmış rutenyum-iridyum oksit fazlarının yüksek psödokapasitif katkısını yansıtır.
Bu arayüzde düşük yük aktarım direncini korumak, aşırı hücre voltajı cezalarına maruz kalmadan, konsantre tuzlu suda 2000–5000 A/m²'ye kadar yüksek akım yoğunluklarında çalışmak için çok önemlidir. NAVI Titanium'un kademeli kaplama sistemi, arayüz direncini ölçülebilir şekilde azaltarak, tam ölçekli sistemlerde elde edilen mevcut klorun kilogramı başına 3,2–3,8 kWh birim enerji tüketimi aralığına katkıda bulunur.
Yüzey Pasivasyonu ve Önlenmesi
Titanyum anotların tipik arıza mekanizmalarından biri dirençli TiO oluşumudur.2Substrat ile aktif kaplama arasındaki ara katman, elektrokimyacıların substrat pasivasyonu adını verdiği şeydir. Yalıtım katmanı çok kalın olduğunda hücre voltajı keskin bir şekilde yükselir ve klor üretimi düşer. NAVI Titanium, yüksek saflıkta TA1/TA2 titanyum substratının geliştirilmiş hazırlığı sayesinde bu sorunun üstesinden gelir. Kontrollü asitle aşındırma, kaplamayı mekanik olarak bağlayan ve pasif oksidin yanal gelişim kinetiğini bozan, mikro pürüzlü bir yüzey topografyasıyla sonuçlanır.
Verimli Klor Gelişim Süreçleri için Titanyum Anot Çubuk Reaksiyon Yolları
Adsorpsiyon Ara Madde Kontrolü ve Faradaik Verimliliği
Faradaik verimliliğin (oksijen veya diğer yan ürünler yerine aslında klor üreten yük fraksiyonu) maksimuma çıkarılması, yüzeydeki ara popülasyonların hassas kontrolünü gerektirir. S-Cl kapsamı çok düşük olduğunda, rakip OH\\ adsorpsiyon yolu güç kazanır ve OER artar. S-Cl kapsamı çok yüksek olduğunda rekombinasyon kinetiği yavaşlar ve hücre voltajı yükselir. Dönen disk elektrot çalışmalarından elde edilen deneysel veriler, Ru₀.₇Ir₀.₃O₂ yüzeyleri üzerindeki optimum ara kaplamanın, 40 derecede 200 g/L NaCl tuzlu suda %92'yi aşan Faradaik verimliliklere karşılık geldiğini göstermektedir - gerçek dünyadaki sodyum hipoklorit jeneratörlerini temsil eden koşullar.
Çalışma Koşulları ve Yol Modülasyonu
Sıcaklık, tuzlu su konsantrasyonu ve pH'ın her biri rakip reaksiyon yolları arasındaki dengeyi değiştirir. Yüksek sıcaklıklar klorun çözünürlüğünü azaltır ve Cl₂'nin anot yüzeyinden sıyrılmasını hızlandırarak çözünmüş klorun geri reaksiyonunu bastırır. Daha yüksek tuzlu su konsantrasyonları arayüzdeki Cl⁻ aktivitesini artırarak CER'yi OER'ye tercih eder. pH yönetimi -
Membran tipi hücrelerde anolitin pH 4'ün altında tutulması, hipoklorit ayrışmasını ve organik kirleticilerin elektrot tarafındaki oksidasyonunu önler. Bu çalışma parametreleri, kullanımdaki titanyum anot çubuğunun spesifik kaplama bileşimi ile uyumlu hale getirildiğinde, sistemler günün her saatinde en yüksek klor çıkışını sürdürebilir ve bu da onları belediye ve endüstriyel ölçeklerde 50-5000 g/saat sodyum hipoklorit jeneratörü projeleri için uygun hale getirir.
Çözüm
Klorun evrimititanyum anot çubuğuyüzeyler basit bir oksidasyon reaksiyonundan çok daha ayrıntılıdır. Adsorplanan ara maddelerin atomik ölçekteki dansından, kaplama mikro yapısı ile alt tabakanın pasifleştirilmesi arasındaki makroskobik etkileşime kadar, bu sürecin her katmanı önemlidir. Yüksek saflıkta titanyum substratlar, hassas bir şekilde formüle edilmiş Ru-Ir oksit kaplamalar, gradyan gerilimi azaltan mimariler ve disiplinli termal işleme, bir elektrotun yıllarca istikrarlı, enerji açısından verimli klor üretimi sağlayıp sağlamayacağını veya zamanından önce arızalanıp arızalanmayacağını birlikte belirler. Su arıtma, klor-alkali veya hipoklorit üretimi uygulamaları için elektrot tedarik eden herkes için bu mekanizmaları anlamak, doğru satın alma kararını vermenin temelidir.
SSS
1. Titanyum anot çubuğu, klor oluşumu açısından neden grafit veya paslanmaz çelikten daha iyi performans gösteriyor?
+
-
Grafit, yüksek klorlu ortamlarda hızla aşınarak, elektroliti kirleten ve ürünün saflığını bozan karbon parçacıkları açığa çıkarır. Paslanmaz çelik, tuzlu sudaki anodik polarizasyon altında oksitlenir ve paslanır, metal iyonu kirletici maddeler üretir ve birkaç hafta içinde yapısal bütünlüğünü kaybeder. Demir ve bakır da benzer korozyon arızalarına maruz kalır. Bunun tersine, bir titanyum anot çubuğu, kimyasal olarak inert bir alt tabakayı, alt tabaka çözünmesi veya elektrolit kirlenmesi olmadan çok yıllık hizmet döngüleri boyunca yüksek akım yoğunluklarında klor oluşum aktivitesini sürdüren, hassas bir şekilde tasarlanmış değerli metal oksit kaplamayla birleştirir.
2. Kaplama kalınlığının klor üretim performansıyla ne ilgisi var?
+
-
Titanyum anot çubuğunun kaplama kalınlığı tipik olarak 2 ila 15 mikron arasındadır. Daha ince kaplamalar yeterli aktif alan yoğunluğunu veya korozyon korumasını sağlayamayabilir ve bu da erken performans düşüşüne yol açabilir. Aşırı kalın kaplamalar, delaminasyonu teşvik eden iç gerilim geliştirebilir. Optimum kalınlık, hedef akım yoğunluğu, elektrolit bileşimi ve gereken hizmet ömrüne göre tasarlanır; bu nedenle NAVI Titanium gibi saygın üreticiler, herkese uyan tek bir spesifikasyon uygulamak yerine kaplama kalınlığını daha geniş bir proses tasarımının parçası olarak kalibre eder.
3. Çalışma akımı yoğunluğu titanyum anot çubuğunun ömrünü nasıl etkiler?
+
-
Ömür, akım yoğunluğuyla hızlandırılmış bir bozulma ilişkisini takip eder. Bir titanyum anot çubuğunun nominal akım yoğunluğu aralığının üst ucunda (örneğin 5000 A/m² civarında) çalıştırılması, kaplamayı 500 A/m²'de çalışmaya göre daha hızlı tüketecektir. ISO ve IEC standartlarında tanımlanan hızlandırılmış ömür testi protokolleri, gerçek dünyadaki hizmet ömrünü tahmin etmek için bir stres çarpanı olarak yüksek akım yoğunluğunu kullanır. NAVI Titanium'un kademeli kompozit kaplama teknolojisi, hızlanma faktörünü olumlu şekilde genişleterek, sistem belirtilen parametreler dahilinde çalıştırıldığında zorlu sürekli çalışma koşullarında bile 8-10 yıllık hizmete olanak tanır.
Güvenilir Bir Titanyum Anot Çubuk Tedarikçisi Sağlamaya Hazır mısınız? NAVI Titanium ile Bugün İletişime Geçin
NAVI Titanium, 2008 yılından bu yana Çin'in titanyum imalat endüstrisinin tanınmış kalbi olan Baoji Yüksek Teknoloji Bölgesi'nde faaliyet göstererek yüksek performanslı elektrotlar üretmektedir. Adanmış olaraktitanyum anot çubuğutedarikçisi olan NAVI Titanium, doğrudan daha düşük enerji tüketimine, daha uzun elektrot servis ömrüne ve toplam sistem işletim maliyetlerinin azaltılmasına dönüşen degrade kompozit kaplamalar, alt tabaka modifikasyon uzmanlığı ve tam spektrumlu teknik destek sunar. İster bir belediye hipoklorit üretim tesisinin ölçeğini büyütüyor olun, ister bir atık su elektroliz sistemini optimize ediyor olun, ister bir PEM uygulaması için elektrotları belirliyor olun, NAVI Titanium bire bir mühendislik danışmanlığı, standart spesifikasyonlar için ücretsiz numuneler ve tasarım çizimlerinize uygun özel üretim sağlar. Bugün bize ulaşın ve ekibin doğru çözümü yapılandırmanıza yardımcı olmasına izin verin.
Bize Ulaşın:sales@navititanium.com
Referanslar
1. Trasatti, S. (1987). "Oksijen ve klorun anodik evriminde elektrokataliz." Electrochimica Acta, 32(3), 369–382.
2. Consonni, V., Trasatti, S., Pollak, F. ve O'Grady, WE (1987). "Oksit anotlarda klor evriminin mekanizması: pH etkilerinin incelenmesi." Elektroanalitik Kimya Dergisi, 228(1–2), 393–406.
3. Moradi, F. ve Dehghanian, C. (2014). "RuO₂+TiO₂ kaplı anotlara IrO₂ eklenmesi ve bunun elektroklorlama işleminde anotların elektrokimyasal performansı üzerindeki etkisi." Doğa Bilimlerinde İlerleme: Materials International, 24(2), 134–141.
4. Zeradjanin, AR, Menzel, N., Schuhmann, W. ve Strasser, P. (2012). "Üçlü Ti-Ru-Ir karışık metal oksit elektrokatalizörleri üzerinde klor evrimi reaksiyonu sırasında Faradaik seçicilik ve yüzey homojensizliğinin rolü üzerine." Fiziksel Kimya Kimyasal Fizik, 16(27), 13741–13747.
5. Hansen, HA, Man, IC, Studt, F., Abild-Pedersen, F., Bligaard, T. ve Rossmeisl, J. (2010). "Rutil oksit (110) yüzeylerinde elektrokimyasal klor gelişimi." Fiziksel Kimya Kimyasal Fizik, 12(1), 283–290.
6. Karlsson, RKB ve Cornell, A. (2016). "Klor-alkali ve klorat süreçlerinde oksijen ve klor gelişimi arasındaki seçicilik." Kimyasal İncelemeler, 116(5), 2982–3028.
