Klorun gelişimi ticari uygulamalarda en fazla enerji ve kimyasal gerektiren elektrokimyasal proseslerden biridir. İster belediyeye ait bir su arıtma tesisi, ister bir yüzme havuzu dezenfeksiyon ünitesi veya büyük ölçekli bir sodyum hipoklorit jeneratörü kullanıyor olun, anotunuzun performansı çıktı kalitenizi, işletme maliyetlerinizi ve sistem ömrünü doğrudan etkileyecektir.
Bütün bunların merkezinde isetitanyum anot çubuğu- endüstrilerin geniş ölçekte klor üretme şeklini sessizce değiştiren hassas mühendislik ürünü bir elektrot. Bu makale bilimi, yüzey kimyasını ve bu bileşeni vazgeçilmez kılan gerçek dünyadaki avantajları açıklamaktadır.
Titanyum Anot Çubuğu Kararlı Klor Gelişimi Performansını Nasıl Artırır?

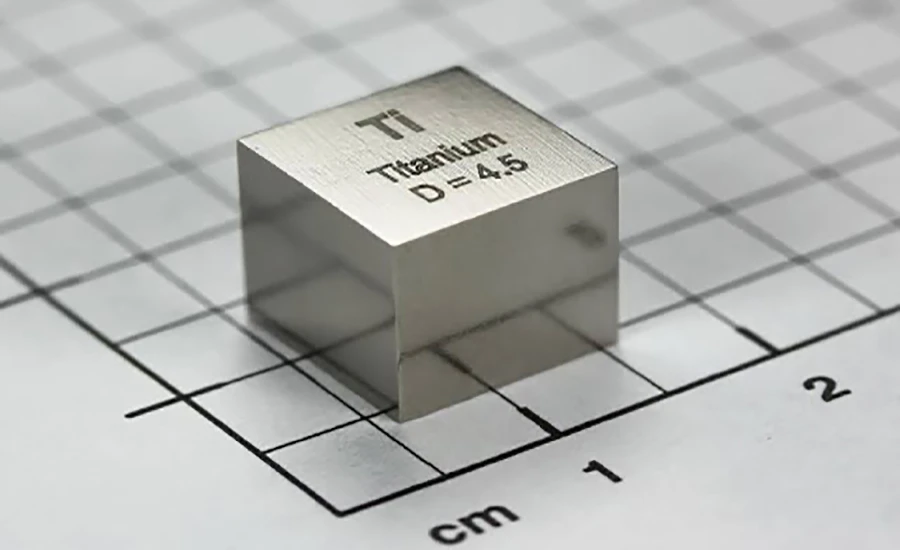

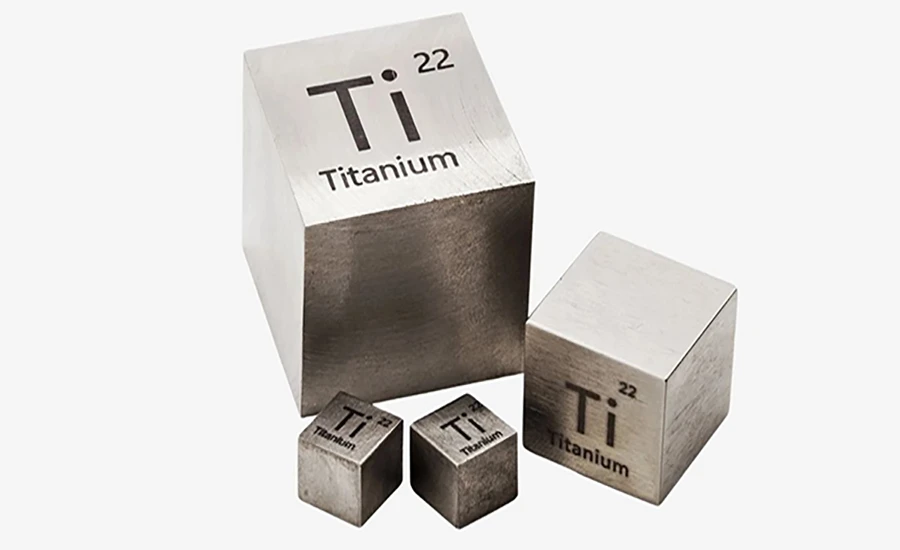

Titanyum Substratın Yapısal Avantajı
Klor oluşumuna yönelik tüm yüksek performanslı anot çubuklarının temel alt tabakası saf titanyum, Sınıf 1 (TA1 / TA2) endüstriyel sınıf titanyumdur. Titanyum, doğası gereği, yüksek tuzlu su ve asidik klorür çözeltileri gibi aşındırıcı elektrolitlere karşı mükemmel direnç sağlayan bir oksit tabakası tarafından pasifleştirilir. Grafit veya paslanmaz çelikten farklı olarak titanyum, uzun süreli elektroliz sırasında erimez, bozulmaz veya parçacık maddeyi serbest bırakmaz. Bu yapısal stabilite, performansta sapma olmadan 24 saat çalışmaya olanak sağlar. Elektrokimyasal çalışmalar, titanyum substratların, standart elektrot malzemelerine hızlı bir şekilde zarar veren koşullar olan 500 ila 3.000 A/m^2 arasındaki akım yoğunluğu aralığında boyutsal olarak stabil olduğunu göstermektedir.

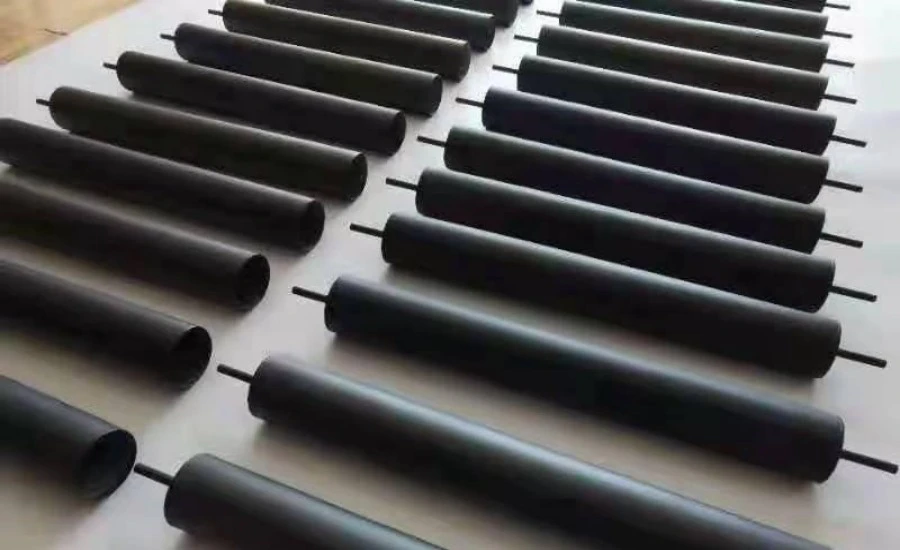

Kaplama Tutarlılığı ve Uzun Vadeli Çıktı Kararlılığı
Gerçek klor gelişiminin kinetiği, normalde rutenyum-iridyum (Ru-Ir) veya iridyum-tantal formülasyonu olan titanyum yüzeyine uygulanan değerli metal oksit kaplama tarafından kontrol edilir. Kaplama katmanı uygun şekilde bağlandığında elektrokimyasal potansiyel uzun servis döngüleri boyunca sabit kalır.
homojen ve 2 ila 15 mikron kalınlığındadır. Tutarlı çıktı, istikrarlı klor üretimi anlamına gelir; bu, Dozaj hassasiyetinin akış aşağı su güvenliği uyumluluğunu etkilediği sistemlerde çok önemlidir.
Saygın üreticilerin titanyum anot çubuk sistemleri, binlerce çalışma saati boyunca ±0,05 V dahilinde hücre voltajı stabilitesi gösterir; bu, tamamen pasif malzemelerin karşılayamayacağı bir özelliktir.
Klor Üretim Sistemlerinde Titanyum Anot Çubuk Yüzey Reaksiyon Mekanizması
Elektrot Arayüzünde Klorür İyon Oksidasyonu
For chloride-containing electrolyte, chloride ions (Cl−) are transported to the surface of the anode and oxidized as the current passes through the electrolyte. Reaction: 2Cl- ->Cl2 + 2e- Klor oluşum reaksiyonu (CER) olarak bilinen bu mekanizma, oksijen oluşum reaksiyonu (OER) ile doğrudan rekabet eder. OER'ye değil CER'ye yönelik seçicilik, sistemin elektrik enerjisini faydalı klor veya hipoklorite ne kadar iyi dönüştürebileceğini belirler. CER'in, rutenyum dioksit (RuO2) içeren karışık metal oksit (MMO) kaplamanın ana aktif bölgesi olduğu iyi bilinmektedir. D-bandının elektriksel yapısı, klor ara ürünlerinin adsorpsiyon enerjisinde bir azalmaya neden olur, dolayısıyla yüksek aşırı potansiyele gerek kalmadan daha hızlı reaksiyon kinetiğine yol açar.
Kaplama Bileşimi Reaksiyon Seçiciliğini Nasıl Değiştirir?
RuO2 matrisine iridyum oksit (IrO2) eklenmesi, oksitleyici koşullar altında kaplamayı stabilize eder ve yüksek anodik potansiyellerde rutenyumun istenmeyen çözünmesini önler.
Bu ikili oksit sinerjisi, Tongji Üniversitesi'ndeki deneylerde gösterildiği ve Journal of the Electrochemical Society'de yayınlanan gibi, yüksek klorür koşullarında %90'ın üzerinde CER seçiciliği gösteren bir yüzey üretir.
titanyum anot çubuğuYüzey düzgün bir şekilde kaplandığında, deniz suyu elektrolizi ve endüstriyel tuzlu su klorlama için tipik koşullar olan 20 g/L'nin üzerindeki klorür konsantrasyonlarına uzun süre maruz kaldıktan sonra bile bu seçiciliği korur.
Titanyum Anot Çubuk Kaplama Etkinliği Neden Klor Evrim Verimliliğini Belirler?
Aktif Yüzey Alanı ve Reaksiyon Kinetiği
Bir kaplamanın kimyasal içeriği tek önemli faktör değildir; mikro yapısı da aynı derecede önemlidir. Rutenyum konsantrasyonu, titanyum arayüzünden dış yüzeye doğru sistematik olarak değişir ve ECSA'yı optimize eden gradyanlı bir kompozit kaplama üretir. ECSA ne kadar yüksek olursa, birim alan başına daha fazla reaktif bölge olur ve belirli bir oranda klor üretimini sürdürmek için gereken enerji de o kadar az olur. NAVI Titanium'un çok katmanlı gradyan stres giderici kaplama tekniği, mikro çatlaklar, ara katman delaminasyonu, alt tabaka pasivasyonu ve klorür iyonu penetrasyonu dahil olmak üzere endüstrinin dört kronik sorunlu alanını çözer. Kaplama, termal genleşme gerilimini birçok katmana dağıtır ve tek katmanlı kaplamaların işlevi sona erdikten uzun süre sonra bile yapışkan ve katalitik olarak aktif kalır.
Doğrudan Kaplama Kalitesi Göstergesi Olarak Enerji Tüketimi
Erişilebilir klorun kilogramı başına kWh, muhtemelen kaplamaların kalitesinin değerlendirilmesi için en gerçekçi ölçüdür. Yüksek aktiviteli gradyanlı kaplama tesisleri genellikle 3,2 ila 3,8 kWh/kg mevcut klor aralığında çalışır.
tipik tek katmanlı elektrotlar için 4,5 ila 6,0 kWh/kg ile karşılaştırıldığında. Bu önemsiz bir fayda değil, enerji tüketimindeki bu azalma %20-40 düzeyinde ve endüstriyel ölçekte bu, yıllık işletme giderlerinde büyük tasarruf anlamına geliyor.
Yüksek Performanslı Elektrokimyasal Reaksiyonlar için Titanyum Anot Çubuk Tasarımını Optimize Etme
Performans Çarpanı Olarak Yüzey Ön İşlemi
Herhangi bir kaplama yerleştirilmeden önce titanyum alt tabaka, kaplamanın yapışmasını ve hizmet ömrünü doğrudan etkileyen, kimyasal aşındırma, kumlama ve termal oksidasyondan oluşan karmaşık bir ön işlem dizisine tabi tutulur. Kaplama formülasyonu mükemmel kalitede olsa bile, ön işlem zayıfsa erken delaminasyon meydana gelir. Aşındırma prosedürü, titanyum oksit tabakası ile birinci kaplama tabakası arasındaki mekanik kenetlenmeyi geliştiren, mikro pürüzlü bir yüzey üretir. Bu tür ön arıtma stratejileri, elektrot mühendisliğinde en aktif olarak araştırılan sınırlardan bazılarını temsil eder. Xi'an Jiaotong Üniversitesi ve Harbin Teknoloji Enstitüsü'nün araştırma sonuçları, plazma destekli aşındırma protokollerinin benimsenmesinden sonra arayüzey bağ gücünde ölçülebilir gelişmeler olduğunu gösterdi.
Geometri, Akım Dağılımı ve Sistem Entegrasyonu
Çubuk geometrisi bir tesadüf değildir. Silindirik anot çubukları akımı radyal olarak dağıtır, bu da özellikle boru şeklindeki elektrolitik hücrelerde kullanışlıdır.
360 derecelik elektrot-elektrolit temasının reaksiyon yüzeyinin kullanımını arttırdığı yer. Plaka, ağ ve tüp çeşitleri, çeşitli reaktör topolojilerine uyacak şekilde kullanılır ancak çubuk formatı, iyi yüzey alanı/hacim oranı ve değiştirme kolaylığı nedeniyle küçük sodyum hipoklorit jeneratörlerinde ve katodik koruma sistemlerinde hala yaygındır.
Titanyum anot çubuğuboyutlar (çap, uzunluk ve uç bağlantı türü) tipik olarak hücre tasarımı spesifikasyonlarına uyacak şekilde özelleştirilir; bu, kullanıma hazır grafit veya kurşun elektrotların sunamayacağı bir esnekliktir.
Sodyum Hipoklorit ve Su Arıtma Elektrolizinde Titanyum Anot Çubuk Uygulamaları

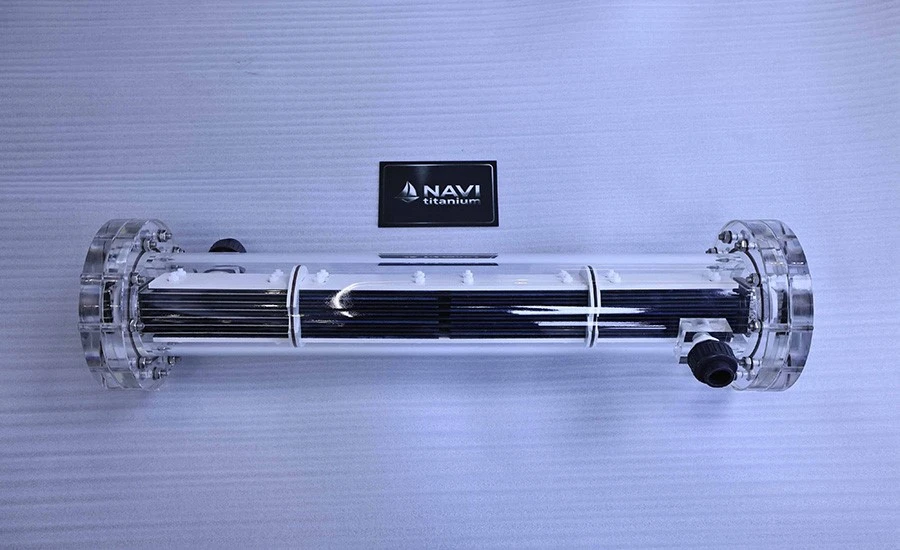

Sodyum Hipoklorit Jeneratörleri: Belediye Ölçeğinden Saha Sistemlerine
Sodyum hipoklorit jeneratörleri, tuzlu su veya zayıf tuz çözeltilerinden yerinde dezenfektan oluşturmak için tamamen klor oluşum sürecine dayanmaktadır. Titanyum anot çubuğu sayesinde bu, hem mütevazı üretim kapasitesinde (50 g/saat) hem de yüksek üretim kapasitelerinde (5.000 g/saat) elde edilebilir. Belediye içme suyu tesisleri, yüzme havuzu operatörleri ve endüstriyel soğutma kulesi yönetimi, eşit düzeyde dezenfeksiyon etkinliğini korurken toplu sıvı klor depolama risklerini azaltmak için bu tekniğe yöneldi. MMO titanyum anotları şu anda klor-alkali ve hipoklorit üreten endüstrinin %70'inden fazlası tarafından kullanılmaktadır ve bu alanda onlarca yıldır sağlam bir geçmişe sahiptir.

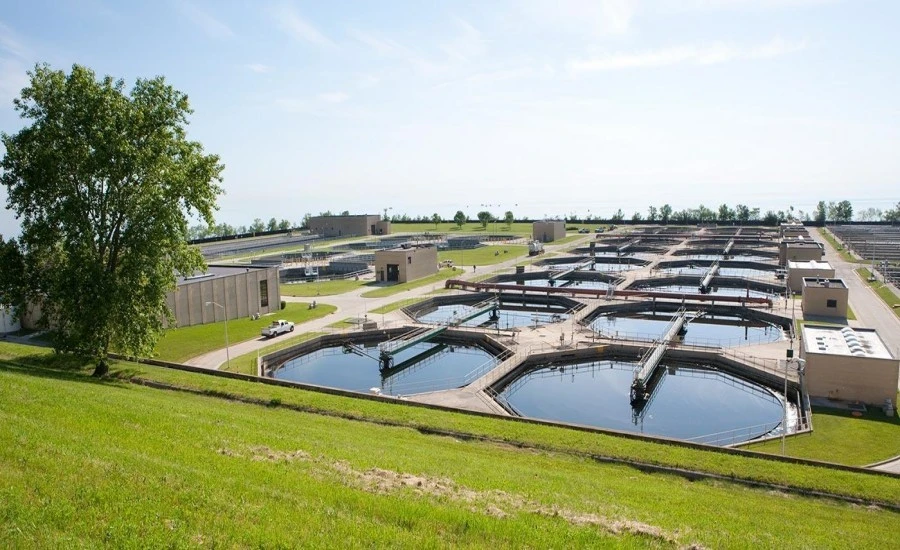

Atık Su Arıtma, Deniz Suyu Zehirli Boya ve Ötesi
Titanyum anot çubukları, hipoklorit üretiminin ötesinde, kentsel ve endüstriyel atık su akışlarında KOİ azaltımını, amonyak nitrojen giderimini ve patojen inaktivasyonunu hedefleyen elektrolitik oksidasyon proseslerinde aktif elektrot görevi görür.
Açık deniz platformlarına ve gemi gövdelerine kurulan deniz suyu zehirli boya sistemlerinde, bu anotlar, kimyasal dozaj lojistiği olmadan biyolojik kirlenmeyi önlemek için sürekli olarak düşük seviyeli hipoklorit üretir.
Metalik altyapıyı korumak için anot çubuğunun toprağa gömüldüğü veya deniz suyuna batırıldığı katodik koruma sistemleri, düşük akımdan etkilenen akım uygulamalarında 50 yılı aşan belgelenmiş hizmet ömrüyle elektrotun olağanüstü korozyon direncinden yararlanır.
Çözüm
Titanyum anot çubuğu, elektrokimyasal bir platformun yanı sıra iletken bir bileşendir. Substrat kalitesi, kaplama bileşimi, mikroyapısal mimari ve geometrik tasarım birlikte bir klor geliştirme sisteminin verimliliğini, ekonomisini ve dayanıklılığını etkiler. Kaliteli bir anot çubuğuna yerleştirilen her teknik seçimin, CER seçiciliğini sağlayan rutenyum-iridyum aktif bölgelerinden zorlu çalışma koşulları altında katmanlara ayrılmayı önleyen gradyan kaplama katmanlarına kadar sistem performansı üzerinde önemli etkileri vardır. Enerji maliyetlerini azaltmak, bakım aralıklarını uzatmak ve tutarlı dezenfeksiyon çıktısı sağlamak isteyen operatörler için doğru seçeneği seçmektitanyum anot çubuğuTeknik açıdan yetenekli bir üreticiden alınan karar, mevcut en yüksek kaldıraçlı karardır.
SSS
1. Klor oluşum sistemlerinde titanyum anot çubuğunu grafit anottan daha etkili kılan şey nedir?
+
-
Grafit anotlar elektroliz sırasında giderek aşınır, elektroliti kirletir ve zamanla boyutsal bütünlüğünü kaybeder. MMO kaplamalı titanyum alt tabakalar yapısal stabiliteyi korur, çok daha düşük elektrik direnci sunar (0,02 Ω'dan az veya ona eşit) ve yüksek klorürlü ortamlarda CER seçiciliğini %90'ın üzerinde sürdürür - grafitin eşleşemeyeceği performans parametreleri.
2. Bir titanyum anot çubuğunun ömrü tipik olarak bir sodyum hipoklorit jeneratöründe ne kadardır?
+
-
Kontrollü çalışma koşulları altında (sabit akım yoğunluğu, uygun elektrolit konsantrasyonu ve periyodik bakım) yüksek kaliteli rutenyum-iridyum kaplı titanyum anot çubuğu, 8 ila 10 yıllık hizmet ömrüne ulaşır. Daha basit tek katmanlı kaplamalar, benzer koşullar altında genellikle 3 ila 5 yıl dayanır.
3. Titanyum anot çubukları standart dışı reaktör geometrilerine göre özelleştirilebilir mi?
+
-
Kendi bünyesinde üretim kapasitesine sahip üreticiler, belirli hücre tasarımlarına uyacak şekilde özel çaplarda, uzunluklarda ve uç bağlantı konfigürasyonlarında anot çubukları üretebilir. Kaplama formülleri ayrıca, örneğin oksijen açısından zengin veya yüksek sıcaklıktaki ortamlar için daha yüksek iridyum içeriğine doğru kaydırılarak, atipik çalışma koşulları için performansı optimize edecek şekilde de ayarlanabilir.
Güvenilir Klor Gelişimi Elektrot Çözümleri için NAVI Titanium ile Ortaklık Yapın
Prosesiniz hassasiyet, uzun ömür ve doğrulanabilir elektrokimyasal performans gerektirdiğinde NAVI Titanium bunu sağlar. Adanmış olaraktitanyum anot çubuğu2008 yılında kurulan ve merkezi Çin'in "Titanyum Vadisi" - Baoji Yüksek Teknoloji Bölgesi - NAVI'de bulunan tedarikçi. NAVI Titanium, özellikle yüksek tuz, yüksek oksidasyon, sürekli görev klor oluşumu ortamları için rutenyum-iridyum MMO kaplı anotlar tasarlar. Enerji tüketimini %40'a kadar azaltan ve elektrot hizmet ömrünü 8-10 yıla uzatan gradyan kaplama teknolojisiyle NAVI Titanium, çıktı güvenilirliğini artırırken toplam sistem maliyetinizi azaltır. Standart spesifikasyonlar için ücretsiz numuneler mevcuttur ve mühendislik ekibi ücretsiz olarak bire bir teknik danışmanlık sağlar.
NAVI Titanium ekibine doğrudan şu adresten ulaşın:sales@navititanium.comproje gereksinimlerinizi görüşmek ve size özel bir elektrot çözümü almak için.
Referanslar
1.Trasatti, S. (1991). Seramik oksitlerin fiziksel elektrokimyası. Electrochimica Acta, 36(2), 225–241.
2. Panic, VV ve Nikolic, BZ (2007). Sol-gel, klor oluşumu için elektrot olarak RuO₂–TiO₂ kaplamaları hazırladı. Elektrokimya Derneği Dergisi, 154(11), D621–D628.
3. Bira, HB (1980). Elektrot malzemesi ve elektrokimyasal işlemlerde kullanımı. Elektrokimya Derneği Dergisi, 127(8), 303C–307C.
4. Sergio, H. ve Guerrini, E. (2004). Sol-jel yöntemiyle hazırlanan Ti/RuO₂–IrO₂ elektrotların elektrokatalitik özellikleri. Electrochimica Acta, 49(22–23), 3741–3752.
5. Martínez-Huitle, CA ve Ferro, S. (2006). Atıksu arıtımında organik kirleticilerin elektrokimyasal oksidasyonu: Doğrudan ve dolaylı süreçler. Kimya Topluluğu İncelemeleri, 35(12), 1324–1340.
6.Cheng, S. ve Liu, H. (2013). Klor-alkali ve su arıtma uygulamaları için boyutsal olarak kararlı anotlar: Kaplama geliştirme ve ömür boyu performansın gözden geçirilmesi. Uluslararası Elektrokimya Bilimi Dergisi, 8(3), 4000–4017.
