Mühendisler atık su arıtımı, havuz dezenfeksiyonu veya elektrolitik su sistemleri için elektrot belirlerken genellikle kaplama kimyasına ve akım yoğunluğuna odaklanırlar. Ancak yüzey işlemi, bir yüzeyin olup olmayacağını belirleyen sessiz değişkendir. titanyum anot çubuğuYıllarca nominal kapasitesinde performans gösterir veya aylar içinde bozulur. Bu kılavuz, iyi bir elektrodu hızlı bir şekilde arızalanan elektrottan ayıran hazırlık bilimini, aktivasyon yöntemlerini ve kalite standartlarını açıklamaktadır.
Titanyum Anot Çubuğunun Hangi Yüzey İşlemine İhtiyacı Var?
Bir titanyum anot çubuğu, titanyum havayla temas ettiğinde kendiliğinden oluşan pasif bir oksit tabakasıyla (öncelikle TiO₂) değirmenden gelir. Bu doğal pasivasyon katmanı yapıların paslanmasını önlemeye yardımcı olur, ancak elektrokimyasal sistemlerde elektriğin akışını engelleyen bir bariyer görevi görür. Değerli metal kaplamalar hala sağlam olan pasif bir katmanın üzerine yerleştirildiğinde iyi yapışmaz, polarizasyon meydana geldiğinde ayrılır ve eşit olmayan akım dağılımına neden olur.
Bu aktif olmayan katman, kaplamayı yerinde tutan mikroskobik olarak açık bir taban oluşturan iyi bir yüzey işlemiyle çıkarılır.
Mekanik Ön Arıtma: Kum Püskürtme ve Taşlama
Makinelerle aşınma işlemin ilk adımıdır. Kontrollü bir basınçta beyaz alümina (Al2O3) kum püskürtme, yüzey kirini, hadde tufalını ve büyük miktarlarda oksit birikimini ortadan kaldırır. Electrochimica Acta dergisindeki bir çalışma, alümina püskürtmeli titanyum yüzeylerin bir yüzey pürüzlülüğüne (Ra) sahip olduğunu doğrulamaktadır.
bu, yaklaşık 0,3 µm'den 1,5 µm ile 3,5 µm arasına yükselir; bu, kaplamanın bağlanmasını çok daha iyi hale getiren bir aralıktır. Ortamdaki demir parçaları, tabanın kaplamayla birleştiği yerde paslanmayı hızlandırabileceğinden, mühendisler püskürtme ortamının demir içermediğinden emin olmalıdır.
Oksalik Asit ile Kimyasal Aşındırma
Makineler tarafından aşındırıldıktan sonra çubuk genellikle 20-40 dakika boyunca 80-95 derecede ağırlıkça %10-20 oksalik asit içeren sıcak bir çözeltiye konur. Oksalik asit, kalan oksidi parçalar, tane sınırlarını açar ve temel titanyuma ciddi zarar vermeden mikro çukurlu bir yüzey oluşturur.
Yüzey artık temiz ve kimyasal reaksiyona giriyor ve kaplamanın uygulanmasına hazır. Aşındırma süresi ve sıcaklığı dikkatli bir şekilde yönetilmelidir; Çok az aşındırma, geride pasif alanlar bırakır ve çok fazla aşındırma, özellikle küçük elektroliz hücrelerinde kullanılan ince çubuklarda taban duvarını zayıflatır.
Değerli Metal Kaplamalar için Titanyum Anot Çubuk Yüzey Aktivasyonu
Substrat mekanik olarak aşındırıldıktan ve asitle dağlandıktan sonra, titanyum anot çubuğuKaplama uygulamasından önce aktive edilmelidir. Aktivasyon yüzey kimyasını stabilize eder, böylece ilk öncü katman (tipik olarak rutenyum, iridyum veya platin klorür çözeltisi) titanyum ile güçlü bir metalik bağ oluşturabilir.

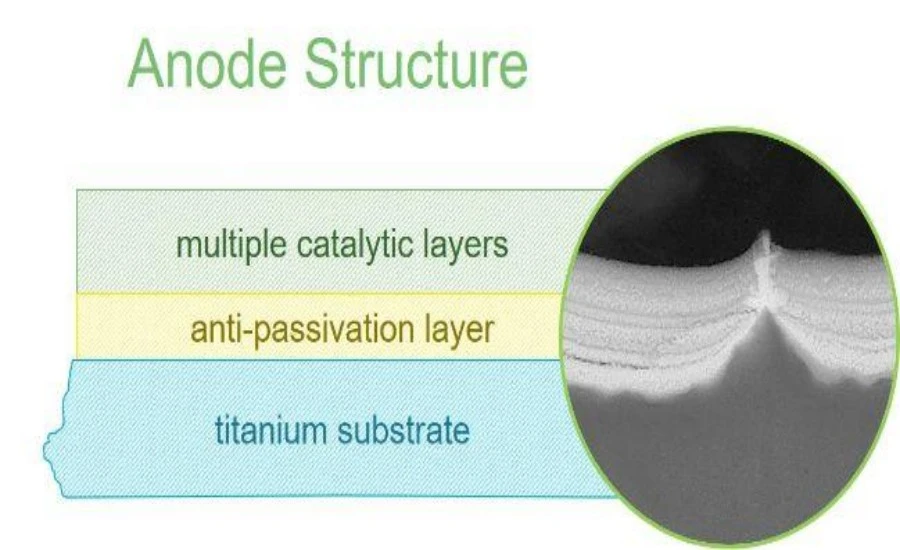

Termal Ayrıştırma ve Çok Katmanlı Fırçalama
Termal ayrışma, işletmelerin karışık metal oksit (MMO) kaplamalar sürmesinin en yaygın yoludur. Çözünmüş metal klorürleri içeren bir hazırlama çözeltisinin ince, kontrollü katmanları, oyulmuş çubuğun üzerine fırçayla sürülür. Öncelikle her katman 60-80 derecede kurutulur. Daha sonra 400-550 derecelik fırında, oksijen dolu atmosferde kalsine edilir. Metal klorürler ısıtıldığında RuO₂, IrO₂ ve TaO₅ gibi karşılık gelen oksitlere ayrışırlar. Bu oksitler daha sonra elektrokimyasal olarak aktif olan rutil fazlı bir film halinde kristalleşir.
Bu döngü birden fazla geçişte tekrarlanır.
Standart bir ticari titanyum anot çubuğu tipik olarak 6-15 kaplama döngüsü alır ve bu da 2 µm ile 15 µm arasında toplam MMO kalınlığı oluşturur. Döngü sayısının arttırılması, kaplama yüklemesini iyileştirir ve çalışma ömrünü uzatır, ancak her ilave geçiş, fırında hassas sıcaklık eşitliği gerektirir. Düzgün olmayan kalsinasyon, daha düşük katalitik aktiviteye ve azaltılmış yapışma gücüne sahip amorf oksit yamaları üretir.

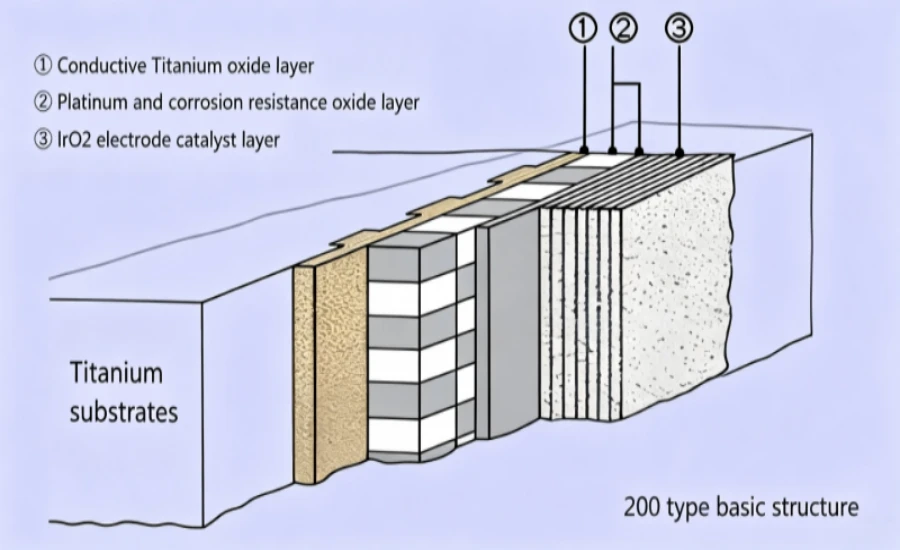

Gradyan Kompozit Kaplama Mimarisi
Tek bileşimli bir MMO katmanından daha gelişmiş etkinleştirme yöntemleri vardır. Rutenyumun iridyuma (veya rutenyumun tantaluma) miktarı, alt tabaka arayüzünden gradyan kompozit kaplamanın dış yüzeyine doğru kademeli olarak değişir. İç katmanlarda daha fazla tantal oksit bulunur, bu da onların birbirine daha iyi yapışmasını sağlar ve klorür iyonlarının geçmesini engeller. Üst katmanlar daha fazla rutenyum oksit içerir, bu da elektrot ile çözelti arasındaki temasta klor üretim aktivitesini artırır.
Bu tasarım, malzemelerin arızalanabileceği dört iyi bilinen yolu dikkate alır: mikro çatlaklar, delaminasyon, kaplama altında alt tabakanın pasivasyonu ve klorür iyonlarının titanyum bazın tanecik sınırlarına girmesi. Çeşitli araştırma kurumlarının laboratuvar testleri, gradyan kaplamalı elektrotların, sürekli olarak yüksek akım yoğunluğuyla çalışırken, tek bileşimli kaplamalara göre kararlı açık devre potansiyellerini %15-30 daha uzun süre koruyabildiğini göstermiştir.
Yüzey Pürüzlülüğü Titanyum Anot Çubuğunu Nasıl Etkiler?
Yüzey pürüzlülüğü yalnızca kozmetik bir parametre değildir. Ra değerleri, titanyum anot çubuğunun gerçek elektroaktif yüzey alanını doğrudan kontrol eder ve bu da katalitik verimliliği, akım dağılımını ve kaplama ömrünü etkiler.
Daha pürüzsüz bir alt tabaka (Ra < 0,5 µm), kaplamanın ve titanyum kafesin mekanik olarak bağlanmasını zorlaştırır. Ara sıra elektroliz sistemlerinde sıklıkla meydana gelen polarizasyon döngüsü olduğunda, oksit tabakası ve titanyum farklı oranlarda sıcaklık genleşmesine maruz kalır ve bu da temasta kayma gerilimine neden olur.
Pürüzsüz yüzeylerde bu gerilimi kaldırabilecek yeterli bağlayıcı yapı bulunmadığından mikro delaminasyon kaplamanın kenarlarından başlayıp içeriye doğru hareket eder.
Pürüzsüz bir yüzeyle karşılaştırıldığında kontrollü pürüzlülük profili (Ra 1,5–3,5 µm), gerçek bağlanma alanını üç ila beş kat daha büyük hale getirir. Aynı zamanda akımı çubuğun şekli boyunca daha geniş bir alana yayar, bu da aksi takdirde bu alanlarda kaplamanın parçalanmasını hızlandıracak sıcak noktaları azaltır.
Titanyum Anot Çubuk Kaplama Tekdüzeliği ve Elektrokimyasal Aktivite
Kaplama tekdüzeliği, bir yüzeyin her santimetrekaresinintitanyum anot çubuğuİstenilen elektrokimyasal reaksiyona (klor oluşumu, oksijen oluşumu veya organik bileşiklerin oksidatif bozunması) eşit derecede katkıda bulunur. Düzgün olmayan kaplamalar, yüksek akım yoğunluğuna sahip lokalize bölgeler üretir. Klor-alkali ve sodyum hipoklorit jeneratör uygulamalarında bu sıcak noktalar aşırı ısı üretir, ince kaplama bölgelerinin altında TiO₂ pasifleşmesini hızlandırır ve elektrotun etkin ömrünü azaltır. Tekdüzelik, çubuk çevresi boyunca kaplama kalınlığı değişimini ortaya çıkaran taramalı elektron mikroskobu (SEM) kesitleri ve element dağılımının enerji dağılımlı X-ışını spektroskopisi (EDS) haritalaması yoluyla doğrulanır.
Elektrokimyasal aktivite, oksit kaplamanın gerçek aktif yüzey alanının bir temsili olan voltametrik yükü (q) ölçmek için döngüsel voltametri (CV) kullanılarak ölçülür. Daha yüksek q değerleri, daha düşük klor oluşumu aşırı potansiyeli ve azaltılmış birim enerji tüketimi ile ilişkilidir. Elektrokimyasal araştırma gruplarının yayınlanmış kıyaslamaları, iyi hazırlanmış RuO₂-IrO₂-Ta₂O₅ kaplamalarının, kaplama yükleme ve kalsinasyon koşullarına bağlı olarak 80–150 mC/cm² aralığında voltametrik yüklere ulaştığını göstermektedir.
Mühendisler Titanyum Anot Çubuğunun Yüzey Kalitesini Nasıl Değerlendirebilir?
Bir tedarikçiden titanyum anot çubuğu alan mühendisler yalnızca görsel incelemeye güvenmemelidir. Yapılandırılmış bir değerlendirme protokolü hem yüzey hazırlama kalitesini hem de kaplama bütünlüğünü yakalar.
Temas açısı ölçümü, bir yüzeyin temizlik ve aktivite düzeyini kontrol etmenin hızlı ve güvenli bir yoludur. Uygun şekilde kazınmış ve aktive edilmiş bir titanyum yüzeyinin su temas açısı 20 dereceden azdır. Bu, kaplama öncülünün yüzeye kolaylıkla yapışabileceği anlamına gelir. Aktivasyon doğru değilse, 40 derecenin üzerindeki temas açıları hala kirlenmenin olduğunu veya oksit gideriminin tamamlanmadığını gösterir.
MMO katmanının titanyum malzemeye ne kadar güçlü bir şekilde yapıştığını ISO 4624 bazlı yapışma çekme testi kullanarak ölçüyoruz. 5 MPa'nın üzerindeki değerler genellikle elektrokimyasal dereceli kaplamalar için kabul edilebilir kabul edilir. Elektrokimyasal empedans spektroskopisi (EIS), tabanın, kaplama katmanının ve kaplama ile sıvı arasındaki temasın direnç etkilerini kendi devre parçalarına ayırarak sorunun daha ayrıntılı bir resmini verir. Yük aktarım direnci değerinde zaman içinde meydana gelen değişiklikler, hasar görülmeden önce bile katman bozulmasının erken bir işaretidir. Bir diğer faydalı standart ise çalışma akımı yoğunluk aralığıdır. Çubuğun yüzeyi uygun şekilde işlenir ve kaplanırsa uygulamaya bağlı olarak 10–5000 A/m² arasında istikrarlı bir şekilde çalışmalı ve hücre voltajı hedef elektrolit için belirli sınırların altında kalmalıdır.
Çözüm
Yüzey işlemi, bir yüzeyin ne kadar iyi olduğunu belirleyen teknik temeldir.titanyum anot çubuğutüm hizmet ömrü boyunca performans gösterir. Mekanik aşınma, asitle dağlama, termal ayrışma ve gradyan kaplama mimarisinin her biri, kararlı akım, düşük enerji tüketimi ve aşındırıcı elektrolitlere karşı direnç sağlayan bir elektrotun oluşturulmasında özel bir rol oynar. Bu işlem adımlarını anlayan mühendisler, tedarikçi yeteneklerini değerlendirme, kalite kabul kriterlerini belirleme ve elektrokimyasal sistemlerindeki toplam sahip olma maliyetini azaltma konusunda daha iyi bir konuma sahiptir.
Sıkça Sorulan Sorular
S1: Titanyum anot çubuğunun kaplamadan önce neden asitle aşındırılmasına ihtiyacı var?
+
-
Titanyum doğal olarak havaya maruz kaldığında yüzeyinde pasif bir TiO₂ tabakası oluşturur. Bu katman elektriksel olarak yalıtkandır ve değerli metal oksit kaplamaların düzgün şekilde yapışmasını önler. Asitle aşındırma (tipik olarak sıcak oksalik asitle) bu pasif filmi ortadan kaldırır ve MMO kaplamanın sıkı bir şekilde tutunmasını ve akımı verimli bir şekilde iletmesini sağlayan mikro dokulu, kimyasal olarak aktif bir yüzey oluşturur.
S2: Kaliteli bir titanyum anot çubuğu genellikle kaç kaplama döngüsü gerektirir?
+
-
Standart bir elektrokimyasal dereceli çubuk, termal ayrışma yöntemini kullanarak 6 ila 15 kaplama döngüsü alır. Her döngüde ince bir oksit tabakası eklenir ve kümülatif kaplama kalınlığı genellikle 2 µm ile 15 µm arasındadır. Daha fazla döngü, kaplama yükünü artırır, bu da özellikle sodyum hipoklorit üretimi gibi yüksek akım yoğunluklu uygulamalarda servis ömrünü uzatır.
S3: Uygun şekilde işlenmiş bir titanyum anot çubuğunun beklenen hizmet ömrü nedir?
+
-
Kontrollü çalışma koşulları altında (uygun akım yoğunluğu, uyumlu elektrolit konsantrasyonu ve yeterli soğutma), iyi üretilmiş, gradyan kompozit MMO kaplamalı bir çubuk 8-10 yıl boyunca çalışabilir. Toprak veya deniz suyundaki katodik koruma uygulamaları, bu sistemlerdeki düşük akım talepleri nedeniyle 50 yılı aşan hizmet ömürlerine sahiptir.
Güvenilir bir Titanyum Anot Çubuğu Kaynaklamaya Hazır mısınız? NAVI Titanyum ile iletişime geçin
NAVI Titanium'da yüzey işlemi sonradan akla gelen bir düşünce değildir; ürettiğimiz her elektrotun temelini oluşturur. 2008 yılında kurulan ve genel merkezi Çin'in titanyum endüstrisinin kalbi olan Baoji'de bulunan, uzun hizmet ömrü ve istikrarlı elektrokimyasal performans için tasarlanmış titanyum anot çubuk ürünleri sunmak üzere alt tabaka modifikasyon uzmanlığını gradyan kompozit kaplama teknolojisiyle birleştiriyoruz. Rutenyum-iridyum-titanyum anotlarımız kontrol ünitesinin enerji tüketimini 3,2–3,8 kWh/kg mevcut klor düzeyine çıkararak sistem işletme maliyetlerini %10–25 oranında azaltır. Projeniz ister standart bir çubuk geometrisi ister tamamen özelleştirilmiş bir çözüm gerektiriyor olsun, mühendislik ekibimiz ücretsiz tasarım danışmanlığı ve numune tedariki sunar.
Lider olaraktitanyum anot çubuğutedarikçisi olan NAVI Titanium, dünya çapında atık su arıtma, yüzme havuzu dezenfeksiyonu, PEM sistemleri ve endüstriyel elektrokimya alanlarında müşterilerine hizmet vermektedir.
Teknik ekibimize doğrudan şu adresten ulaşın:sales@navititanium.comSpesifikasyonlarınızı tartışmak için.
Referanslar
1.Trasatti, S. (2000). Elektrokataliz: DSA'nın başarısını anlamak. Electrochimica Acta, 45(15–16), 2377–2385.
2. Bira, HB (1980). Metal anotların icadı ve endüstriyel gelişimi. Elektrokimya Derneği Dergisi, 127(8), 303C–307C.
3. Comninellis, C. ve Chen, G. (Ed.). (2010). Çevre için Elektrokimya. Springer Bilim ve İşletme Medyası.
4. Lassali, TAF, Boodts, JFC ve Bulhões, LOS (1999). EIS tarafından araştırılan IrO₂/TiO₂/RuO₂ oksit filmlerin şarj işlemleri ve elektrokatalitik özellikleri. Electrochimica Acta, 44(24), 4203–4216.
5. Chen, X. ve Chen, G. (2005). Düşük aşırı potansiyele sahip O₂ oluşumu için kararlı Ti/RuO₂–Sb₂O₅–SnO₂ elektrotlar. Electrochimica Acta, 50(24), 4795–4803.
6.Nidola, A. ve Schira, R. (1986). Elektrokimyasal işlemler için yeni çözünmeyen metal anotlar: Aktifleştirilmiş titanyum elektrotların geliştirilmesi. Uluslararası Hidrojen Enerjisi Dergisi, 11(7), 449–458.
