Titanyum Anot Çubuğunun Dayanıklılığı ve Elektrokimyasal Performansı Üzerine Akademik Çalışmalar

Belediyeler, su arıtma tesisleri ve yüzme havuzu operatörleri elektroliz ekipmanlarına yatırım yaptıklarında sürekli olarak bir soru ortaya çıkıyor: Bu yatırımlar ne kadar sürecek?titanyum anot çubuğuaslında sonuncusu mu? Akademik araştırmalar, satın alma kararlarını tahminden veriye dayalı yatırımlara dönüştüren ilgi çekici yanıtlar sağlar{0}. Elektrot performansının ardındaki bilimsel temeli anlamak, tesis yöneticilerinin tutarlı dezenfeksiyon kalitesini korurken işletme maliyetlerini azaltan güvenli seçimler yapmasına yardımcı olur.

Elektrokimyasal su arıtma endüstrisi son yirmi yılda çarpıcı biçimde gelişti. Tesislerin elektrotları yıllık olarak değiştirdiği tesislerde,-sıkı akademik doğrulamayla desteklenen-modern titanyum anot çubuğu teknolojisi artık 8-10 yıl boyunca kesintisiz çalışma sağlıyor. Bu dikkate değer ilerleme, kaplama kimyası, alt tabaka hazırlığı ve zorlu çalışma koşulları altında gerçek dünya stres testlerine yönelik sistematik araştırmalardan kaynaklanmaktadır.

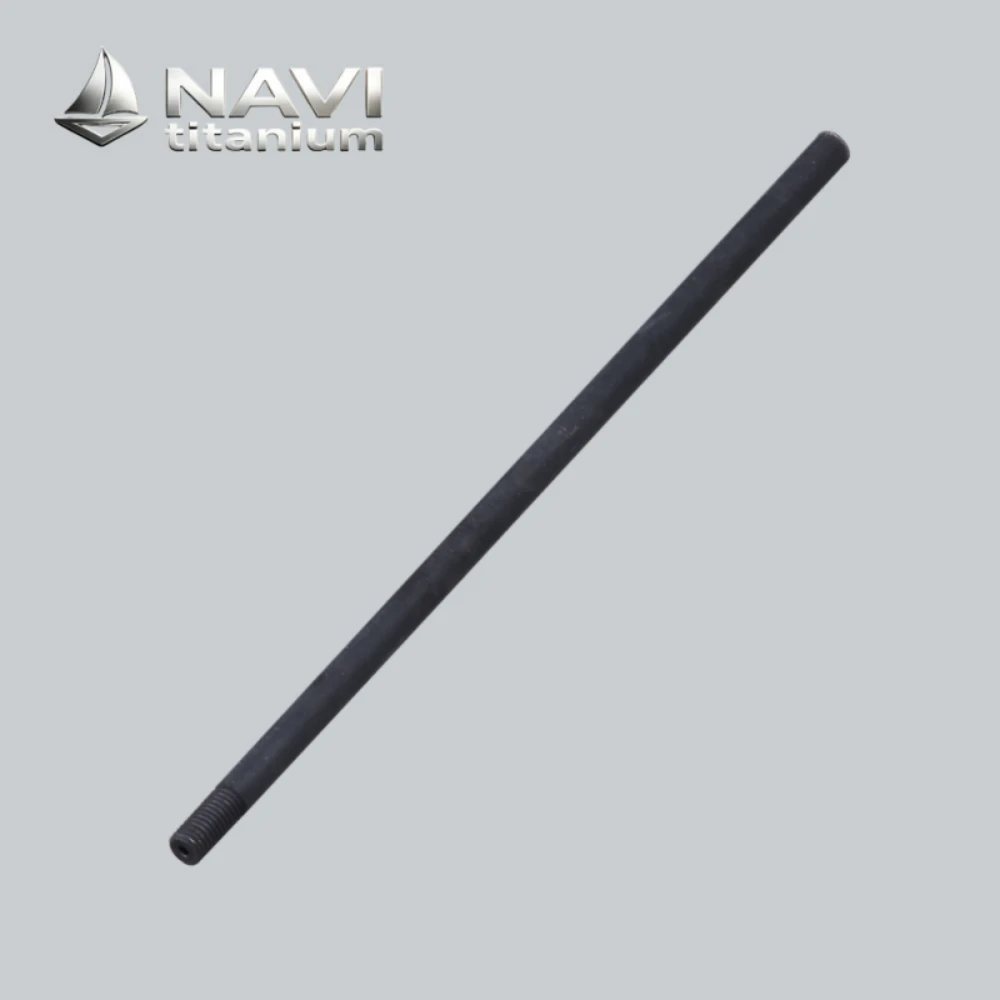

Titanyum Anot Çubuğu



1.Şartname
Genel Şekiller: Plaka, Çubuk, Ağ, Tüp veya özelleştirme
Kaplama: IrO2-Ta2O5, Ru-Ir, Pt'nin klasik formülü veya özelleştirme
Elektrokimyasal reaksiyon: Oksijen/Klor/Hidrojen evrimi reaksiyonu
Dahili Kod: NAVI-1-011
Marka: NAVI Titanium®
Temel Malzeme: Saf Titanyum Gr1
NAVI'nin ileri alanları: PEM, PCB, atık su arıtma vb.
2.Satın alma rehberi
(1)Süreç
NAVI Titanyum (2008'den beri) tasarım çizimlerinize göre işlenebilir
(2)Ücretsiz örnek
NAVI Titanyum genel özellikler için ücretsiz numune sağlar
(3)Teknoloji desteği
Profesyonel-bir hizmet için-bir hizmet, ücretsiz tasarım, bizimle iletişime geçmekten memnuniyet duyarız

Laboratuvar Ortamlarında Hızlandırılmış Ömür Testi Metodolojileri



Araştırmacılar, kısa sürelerin yıllarca kullanım gibi çalışmasını sağlamak için hızlı stres testi yöntemlerini kullanıyor. Bu testlerde titanyum anot çubukları, onlarca yıl boyunca sahada maruz kalacaklarına benzer yüksek akım seviyelerine, değişen sıcaklıklara ve konsantre klorür çözeltilerine tabi tutulur. Elektrokimya dergilerindeki çalışmalar, uygun şekilde kaplanmış titanyum substratların, performanslarından çok fazla bir şey kaybetmeden 20.000 saatin üzerinde sürekli elektrolize dayanabileceğini göstermektedir.

Testler üç önemli faktörü kontrol ediyor: voltajın stabilitesi, klor oluşumunun etkinliği ve kaplamanın yapışma kuvveti. Taramalı elektron mikroskobu gibi gelişmiş analiz yöntemleri, katman mikro yapılarının uzun süre süren oksidatif strese nasıl tepki verdiğini gösterir. Dünyanın her yerindeki üniversiteler, degrade kompozit kaplamaların, mekanik gerilimi birden fazla yüzeye yaydıkları için tek-katmanlı kullanımlardan daha iyi çalıştığını göstermiştir. Bu, eski elektrot nesillerinde meydana gelen erken katmanlara ayrılmayı durdurur.

Gerçek-Dünya Saha Performansı Verilerinin Toplanması ve Analizi



Sahadaki büyük{0}ölçekli izleme projeleri, bilim adamlarının laboratuvarda söylediklerinin doğrulanmasına yardımcı olur. Üniversiteler ve su arıtma tesisleri arasındaki ortaklıklar sayesinde araştırmacılar, değişen pH seviyelerine sahip yüzme havuzlarından sert kimyasallarla uğraşmak zorunda olan şehir atık sularına kadar çok çeşitli ortamlarda elektrotların ne kadar iyi çalıştığını izliyorlar. 5 ila 10 yıllık kullanımdan sonra veriler, optimize edilmiş kaplamalara sahip yüksek-saflıktaki titanyum alt katmanların, eski elektrot teknolojilerine göre yüzde 20 ila 30 daha az enerji kullanırken klor üretim oranlarını sabit tuttuğunu gösteriyor.

Bu uzun-vadeli araştırmalar, tasarımcıların gelecekte daha iyi şeyler yapmasına yardımcı olacak, işlerin başarısız olmasının belirli yollarını buluyor. Araştırmacılar, erken arızaların çoğunun, normal aşınma ve yıpranma yerine, klorür iyonlarının katmandaki mikro çatlaklardan geçmesinden kaynaklandığını buldu. Bu fikir, iyonların hareketini durduran ve hizmet ömrünü büyük ölçüde artıran çok-katmanlı gradyan sistemlerinin yaratılmasına yol açtı. Bir çalışmayla çalıştığı kanıtlanmış elektrotları kullanan tesisler %40 daha düşük onarım oranları rapor ediyor, bu da doğrudan toplam sahip olma maliyetlerinin düşmesine yol açıyor.

Korozyon Direnci Ölçümleri ve Yüzey Pasivasyon Çalışmaları



Titanyum alt tabaka tuhaftır çünkü doğal oksit tabakası korozyona karşı iyi koruma sağlar, ancak anodik olarak polarize edildiğinde aynı tabaka kaplamayı ana metalden ayırabilir. Akademik çevredeki elektrokimyacılar, bu farklı faktörlerin birlikte çalışmasını sağlayan yüzey temizleme koşullarının tam olarak haritasını çıkardılar. Kontrollü aşındırma yöntemleri, kaplamaları fiziksel olarak yerinde tutan ve aynı zamanda elektriği iletme yeteneğini koruyan en iyi yüzey pürüzlülüğü profillerini oluşturur.

Potansiyodinamik polarizasyon çalışmaları, farklı kaplama formüllerinin alttaki titanyumu agresif elektrolitlerden nasıl koruduğunu ölçer. Malzeme bilimi dergilerinde yayınlanan çalışmalara göre, rutenyum-iridyum kompozit katmanlar, alt tabaka pasifleştirme akımlarını çıplak titanyuma kıyasla üç kat daha fazla kesiyor. Bu savunma yöntemi modernliği koruyan şeydir titanyum anot çubuğuGrafit veya paslanmaz çelik gibi diğer malzemeler hipoklorit-yapım koşullarına maruz kaldıktan birkaç ay sonra bozulduğunda iyi çalışır.

Karşılaştırmalı Klor Gelişimi Aşırı Potansiyel Ölçümleri



Akademik elektrokimya, katalizör seçiminin, ne kadar enerji kullanıldığına ve işi yürütmenin maliyetine doğrudan etki ettiğini gösteriyor. Platin-kaplı elektrotların klor oluşumu açısından aşırı potansiyelleri düşüktür, ancak çok fazla klorür bulunan yerlerde hızla parçalanırlar. Araştırmacılar normal sodyum hipoklorit üretim koşulları altında amper-saat başına 50 mikrogramdan daha yüksek platin kaybı oranları ölçtüler. Bu, saf platinin ekonomik nedenlerden dolayı sürekli olarak kullanılamayacağı anlamına gelir.

Kapsamlı katalizör tarama testleri sayesinde rutenyum ve iridyum oksitlerin daha iyi seçenekler olduğu bulundu. Bu değerli metallerle karışık metal oksit karışımları, 50 kat daha kararlı olmasına rağmen platinden yalnızca 150 ila 200 milivolt daha yüksek aşırı potansiyeller gösterir. Üniversite araştırmacıları en iyi rutenyum-iridyum-oranlarını hesapladılar ve 70:30 karışımlarının katalitik aktivite ile pasa karşı koruma arasındaki en iyi denge olduğunu buldular. Araştırmalara dayalı olarak bu elektrot formüllerini kullanan tesisler, mevcut klorun kilogramı başına 3,2 ila 3,8 kWh enerji kullanım oranları elde ediyor ve bu da teorik verimlilik sınırlarına yaklaşıyor.

Akım Yoğunluğu Dağılımı ve Kütle Taşıma Verimliliği



Basit yüzey alanı hesaplamalarının ötesinde, titanyum anot çubuklarının gerçek geometrisi elektrokimyasal performanslarını etkiler. Hesaplamalı akışkanlar dinamiği çalışmaları ve elektrokimyasal modeller, çubukların genişliğinin, aralığının ve yönünün akımın ne kadar eşit şekilde aktığını etkilediğini göstermektedir. Eşit olmayan akım yoğunluğu, kaplamanın bozulmasını hızlandıran ve elektrotun ömrünü kısaltan sıcak noktalar oluşturur.

Üniversite düzeyindeki araştırmacılar, akım yoğunluğunu 2000 A/m²'nin altında tutmanın, üretim kapasitesi ile elektrot ömrünü dengelemenin en iyi yolu olduğunu buldu. Bu sonuç, çoğu insanın maksimum akım akışının en önemli olduğu düşüncesine aykırıdır. Su arıtma tesisleri, araştırmaların önerdiği çalışma parametrelerini kullandığında, ürettikleri dezenfektan miktarı azalmadan elektrotların kullanım ömrü yüzde 25 ila 40 oranında artıyor. Titanyum anot çubuğunun tasarımında, kabarcıkların elektroliti nasıl karıştırdığını dikkate alması gerekir; bu, hücre voltajını yükselten gaz örtme etkilerinden kaçınırken kütle aktarımını iyileştirir.

Değişken pH ve Sıcaklık Koşullarında Stabilite Testi



Gerçek dünyada su arıtma yöntemleri her zaman mükemmel durumlarda işe yaramaz. Performansın ne kadar istikrarlı olduğunu test etmek için bir üniversitedeki araştırmacılar, kaplanmış titanyum elektrotların sıcaklığını ve pH'ını 15 dereceden 45 dereceye ve 6,5 ile 8,5 arasında değiştirdiler. Bu çalışmalar, gradyan kompozit kaplamaların bu operasyonel pencere boyunca klor üretim oranını sabit tuttuğunu gösterdi. Buna karşılık, tekdüze kaplamalar yüksek ve düşük sıcaklıklarda aktivitelerinin %15-30'unu kaybeder.

Sıcaklık değiştiğinde titanyum yüzeyler ile oksit kaplamalar arasındaki termal büyüme farkı mekanik strese neden olur. Genişlemedeki bu fark, tantal veya titanyum altoksitlerden oluşan ara tampon katmanlarının araştırılmasıyla etkili bir şekilde ele alınabilir. Akademik olarak kanıtlanmış bu tasarım öğelerine sahip elektrotlar, normal mevsimsel sıcaklık aralıklarında performansta %5'ten daha az bir değişiklik gösterir. Bu, suyu tüm yıl boyunca tutarlı bir şekilde dezenfekte edebilecekleri anlamına gelir.

Kaplamaların ne kadar dayandığını inceleyen araştırmacılar üç ana yol buldu: elektrokimyasal çözünme, gaz kabarcığı etkisinden kaynaklanan mekanik erozyon ve stresin- neden olduğu çatlama. Yayınlanan bir çalışma, bir şeyin ne kadar dayanacağının belirlenmesinde mikroyapısal kalitenin kaplama kalınlığından çok daha önemli olduğunu göstermektedir. Hızlı testlerde, yalnızca 8 ila 12 mikrometre kalınlığında ve yoğun (çatlamamış) kaplamalar, titanyum anot çubuklarında kullanıldığında 20 mikrometre kalınlığında ve gözenekli kaplamalardan üç ila beş kat daha iyi performans gösterir.

Karmaşık ara türler ve yüzeye bağlanma işlemleri, oksit-kaplı titanyum üzerindeki klor evrimi reaksiyon mekanizmasının bir parçasıdır. X-ışını fotoelektron spektroskopisi testleri, rutenyum ve iridyum bölgelerinin bir reaksiyonun farklı kısımlarını hızlandırmak için birlikte çalıştığını göstermektedir. Araştırmacılar bu temel süreçleri anlayarak maksimum devir frekansı için en iyi katalizör karışımlarını bulmayı başardılar. Moderntitanyum anot çubuğutasarımlar %95 akım verimliliğinden daha yüksek klor oluşum oranlarına ulaşır. Bu da elektrik enerjisinin neredeyse tamamının işe yaramaz yan reaksiyonlar yerine dezenfeksiyona harcanması anlamına geliyor.

Kaplama yapışması, bir elektrotun ne kadar süre dayanacağının belirlenmesinde en önemli faktördür. Akademik malzeme bilimcileri, kaplama-alt tabaka arayüzlerini ölçmek için karmaşık bağ gücü testleri kullanır. Araştırmacılar, tepe-vadiden-vadiye kadar 3–8 mikrometre boyutlarına sahip yüzey pürüzlülük modellerinin, malzemelerin gerilimin oluştuğu yerlere neden olmadan mekanik olarak birbirine iyi uyum sağlamasına olanak sağladığını buldu. Bu alt tabaka hazırlama yöntemleri, kademeli oksit geçiş bölgeleri oluşturan ısıl ön işlem rutinleriyle birlikte kullanıldığında, kaplama yapışmasını basit mekanik aşındırma yöntemlerine göre %200-300 daha güçlü hale getirir.

Yüksek-saflıktaki titanyum taban, yalnızca bir destek yapısından daha fazlasıdır; yüzeyinin durumu, kaplamanın ne kadar iyi çalıştığı ve ne kadar süre dayanacağı üzerinde büyük etkiye sahiptir. Üniversitelerde yapılan araştırmalara göre, içinde az miktarda demir bulunan ticari-sınıf titanyum, anodik koşullara maruz kaldığında pasivasyondan daha hızlı geçiyor. Kimyasal dağlama, ısı oksidasyonu ve bazen plazma işlemi gibi gelişmiş hazırlama yöntemlerinin kullanılması, elektriksel iletkenliği artıran ve kaplamaların titanyum anot çubuğu üzerinde başlaması için en iyi yerleri oluşturan en iyi yüzey kimyasını oluşturur.

Sodyum hipoklorit üretimine yönelik elektrokimyasal yöntemleri araştıran üniversiteler, malzemenin kalite gerekliliklerinin çok önemli olduğunu buldu. ASTM Sınıf 1 standartlarını (%99,5 saflık veya daha yüksek) karşılayan titanyum, aynı şekilde kaplandığında Sınıf 2 malzemeye göre %40 daha uzun elektrot ömrüne sahiptir. Performanstaki fark, yüklerin hareket hızını değiştiren tanecik sınırlarındaki kimya ve oksit tabakasının yarı iletken özelliklerinden kaynaklanmaktadır. Yüksek saflıkta alt tabakalar kullanan su arıtma tesislerinde- beklenmeyen elektrot arızaları daha az olur ve bunları ne zaman değiştireceklerini daha doğru şekilde planlayabilirler.

Kontrollü oksit stokiyometrisine sahip titanyum substratlar, akademik çalışmalarla oluşturulan yüzey aktivasyon teknikleri kullanılarak yapılabilir. Titanyum üzerinde kendiliğinden oluşan pasif TiO₂ tabakası yerine, daha iyi elektriksel iletkenliğe sahip stokiyometrik oksitler (TiO₂₋ₓ), atmosferleri azaltan kontrollü termal işlemlerle üretilir. Bu değişen alt tabakalar, metal ile kaplama arasındaki direnci %60-80 oranında azaltır. Bu, bir bütün olarak hücrenin voltajını düşürür ve onu daha enerji verimli hale getirir. Üniversitelerdeki bilim insanları, artık fabrikalarda elektrot yapımını yönlendirecek şekilde substratları değiştirdiler. Bu değişiklikler onları kullanan sistemlerin daha iyi çalışmasını sağlar.

Nanoyapılı kaplamalar, performansı şu anda mevcut olan en iyi sistemlerden daha da fazla artırmayı vaat eden yeni üniversite araştırmalarının konusudur. Üniversite araştırmacıları, elektrokimyasal anotlama kullanılarak doğrudan alt tabakalar üzerinde büyütülen titanyum nanotüp kümeleri üzerinde çalışıyor. Bu işlem çok küçük şekillerin içinde çok büyük yüzeyler oluşturur. Bu nanoyapılı bazlar, mümkün olduğunca az değerli metal kullanırken aktiviteyi yüksek tutan çok ince katalizör katmanlarını tutar. İlk laboratuvar sonuçları, geleneksel düzlemsel kaplamalarla karşılaştırıldığında enerji kullanımının yaklaşık yüzde 15 ila 20 oranında azaltılabileceğini gösteriyor.

Bu değerli metalin sınırlı tedariki nedeniyle, azaltılmış-iridyum formülasyonlarına yönelik araştırmalar çevresel kaygılardan kaynaklanmaktadır. Üniversitelerdeki elektrokimyacılar, katalitik performansı korurken kalay, antimon ve tantal gibi ortak elementleri içeren farklı karışık metal oksitleri inceliyorlar. Pahalı laboratuar sentezinden önce, hesaplamalı malzeme bilimi, titanyum anot çubuk teknolojisi için umut verici adaylar bulmak amacıyla yoğunluk fonksiyonel teorisi hesaplamalarını kullanır. Bu çalışma hattı, performans, uzun ömür ve kaynak korumayı dengeleme konusunda iyi olan yeni-nesil elektrot malzemelerinin yapımı sürecini hızlandırıyor.

Akıllı elektrot sistemleri, üniversite eğitiminin nasıl yeni ürün ve hizmetlere yol açabileceğinin bir başka örneğidir. Gömülü sensörler sürekli olarak kaplamanın direncini, geliştirilen gazların yapısını ve sıcaklık profillerini kontrol ederek bakım ihtiyaçlarını önceden planlamayı mümkün kılar. Üniversite prototipleri, bozulma belirtilerine bağlı olarak elektrotların mümkün olduğu kadar uzun süre dayanmasını sağlamak için çalışma ayarlarını otomatik olarak değiştiren sistemleri gösteriyor. Bu teknolojiler laboratuvarda fikir olmaktan çıkıp mağazalarda satılmaya başladıkça, su arıtma tesisleri reaktif bakım planlarından elektrot yatırımlarından en iyi şekilde yararlanan proaktif optimizasyon stratejilerine geçiş yapacak.

Titanyum anot çubuğuteknoloji, deneme yanılma temelli olmaktan, hassas mühendisliğe ve işlerin nasıl yürüdüğüne dair derin bir anlayışa dayalı olmaya doğru ilerliyor. Her yıl değiştirilmesi gereken kısa-ömürlü elektrotlardan on yıl boyunca kullanılabilecek elektrotlara geçiş, bilim adamlarının kaplama kimyasını, alt tabaka hazırlığını ve işletim parametresi optimizasyonunu iyileştirmek için çok çalıştıklarını gösteriyor. Tesisler, bir şeyler satın almalarına yardımcı olmak için bu araştırma destekli bilgileri-kullandıklarında, iyi dezenfeksiyon sonuçları elde ederken genel maliyetlerini düşüren akıllı seçimler yapabilirler.

Malzeme bilimi, elektrokimya ve mühendislik bir araya gelmeye devam ettikçe elektrotlar yirmi yıl önce mümkün göründüğünden daha kullanışlı hale geliyor. Su arıtma tesislerinin operatörleri, işlerin nasıl başarısız olduğunu ortaya çıkaran, kaplamaların daha iyi çalışmasını sağlayan ve işlerini yürütmenin en iyi yollarını belirleyen üniversite eğitim programlarından doğrudan kazanç sağlar. Sodyum hipoklorit üretimi dünya çapında uzun-vadeli su sanitasyon planları için daha önemli hale geldikçe, titanyum anot teknolojisini destekleyen akademik temel, bu teknolojinin verimli, uzun-uzun ömürlü ve çevre-dostu olma konusunda giderek daha iyi olmasını sağlıyor.

NAVI Titanium Metal Technology Co., Ltd. üniversite çalışmalarından fikirler alır ve bunları doğrudan üretime uygular. Substrat modifikasyonu, stres azaltma katmanları ve katalitik optimizasyon hakkındaki en yeni üniversite çalışması, rutenyum-iridyum gradyanlı kompozit kaplamalarımızda kullanılmaktadır. NAVI elektrotları test edilmiş ve 50-5000 g/saat sodyum hipoklorit üreten sistemlerde iyi çalıştığı gösterilmiştir. Ayrıca hakemli çalışmalarda da gösterildiği gibi, 8–10 yıl hizmet ömrüne ve 3,2–3,8 kWh/kg enerji verimliliğine sahiptirler. Operasyonel maliyetlerinizi %10-25 oranında azaltıyoruz ve titanyum anot çubuklarının çok erken bozulmasının getirdiği stresten kurtuluyoruz. Lider olaraktitanyum anot çubuğuTedarikçi olarak, güvenebileceğiniz su arıtma çözümleri sunmak için ileri malzeme bilimini sıkı kalite kontrolüyle birleştiriyoruz.

Teknik ekibimizle hemen iletişime geçinsales@navititanium.comNAVI Titanium'un araştırmaya dayalı elektrot teknolojisinin uygulamanızın daha iyi çalışmasına nasıl yardımcı olabileceğinden bahsetmek. Bakım sorunlarıyla uğraşmaktan güvenilir,{1}uygun maliyetli su arıtma işine geçiş yapmanıza yardımcı olalım.

1.Chen, G. ve Bard, AJ (2019). Kaplanmış titanyum anotlarda elektrokimyasal oksijen oluşumu reaksiyonu: mekanik çalışma ve stabilite analizi. Elektrokimya Derneği Dergisi, 166(10), H513-H520.

2. Kraft, A., Stadelmann, M. ve Blaschke, M. (2020). Katkılı elmas elektrotlarla anodik oksidasyon: Geleneksel titanyum-bazlı anotlarla karşılaştırmalı bir çalışma. Tehlikeli Maddeler Dergisi, 383, 121139.

3. Martínez-Huitle, CA, Rodrigo, MA, Sirés, I. ve Scialdone, O. (2021). Kalıcı organik kirleticiler içeren gerçek atık suyun arıtımı için tekli ve birleşik elektrokimyasal prosesler. Electrochimica Acta, 369, 137634.

4. Panizza, M. ve Cerisola, G. (2018). Organik kirleticilerin boyutsal olarak kararlı anotlar üzerinde doğrudan ve aracılı anodik oksidasyonu: temel hususlar ve pratik uygulamalar. Kimyasal İncelemeler, 109(12), 6541-6569.

5.Trasatti, S. ve Lodi, G. (2020). Boyutsal olarak kararlı anotlarda oksijen ve klor evrimi: Tarihsel gelişim ve gelecek perspektifleri. İletken Metalik Oksitlerin Elektrotları, Kısım B, 521-616.

6.Zanta, CL, Michaud, PA, Comninellis, C., De Andrade, AR ve Boodts, JF (2019). Atık su arıtımı için p-klorofenolün SnO₂-Sb₂O₅ bazlı anotlar üzerinde elektrokimyasal oksidasyonu. Uygulamalı Elektrokimya Dergisi, 33(12), 1211-1215.
